__konstruktor__ добавил(а) новый ресурс:

Винный шкаф 860х500х1235 (чертеж и модель в bCAD) - Скачать чертежи винного шкафа для bCAD

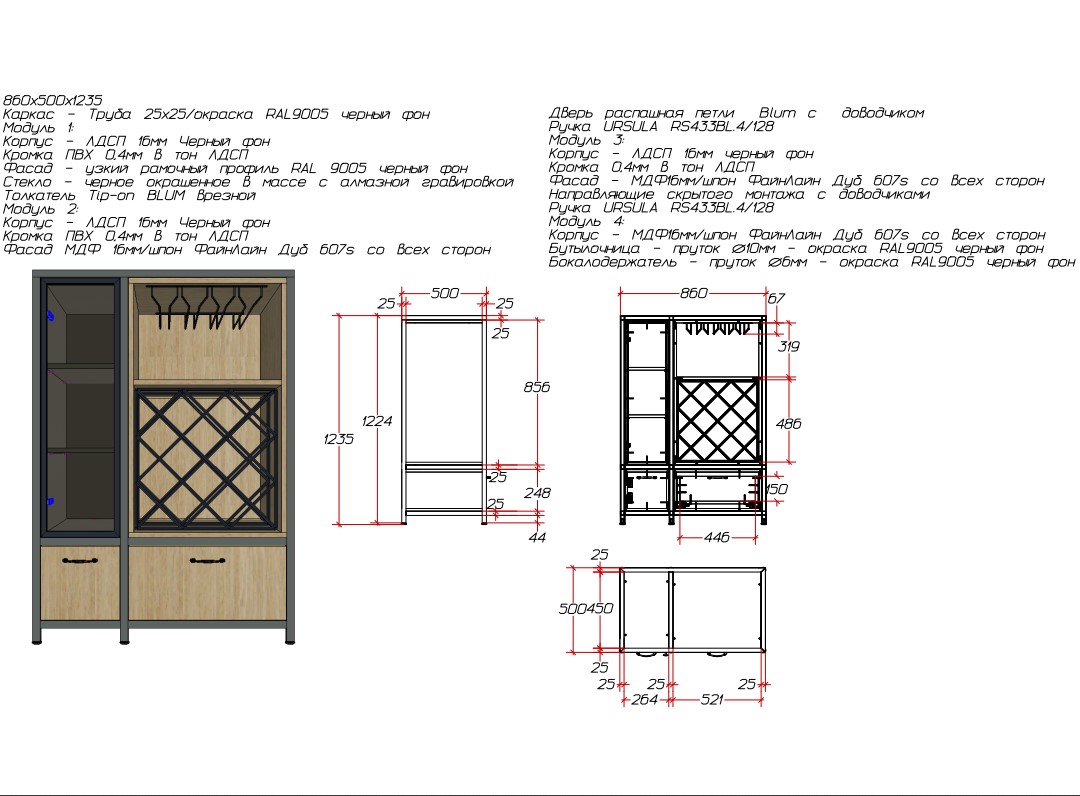

Посмотреть вложение 19277

Чертежи и модель винного шкафа размером 800х500х1235 (Ш*Г*В) для bCAD.
Каркас выполнен из профильной металлической трубы 25х25мм. Корпус из ламинированной древесностружечной плиты толщиной 16мм.
Фасад - узкий рамочный профиль, стекло, МДФ 16мм и шпон.
Дверь распашная на петлях Blum с доводчиком. Направляющие скрытого монтажа с доводчиком.
Бутылочница выполнена из металлического прутка диаметром 10мм. Бокалодержатель их прутка диаметром 6мм.
Исходник модели...
